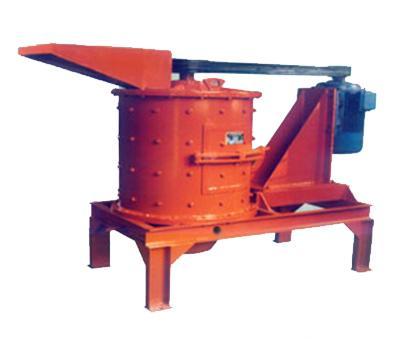

復合式破碎機
復合式破碎機介紹:
復合式破碎機(立式復合破)是我公司資深工程師綜合國內外同類破碎機技術,并且兼有沖擊破與錘破的優點,同時對主要技術參數進行優化設計研制而成的新型細碎、粗磨產品,主要用于中、小型破碎水泥生料、熟料,用于建筑用砂、鐵礦石、砂巖、石膏、煤矸石、塊煤等其它中硬礦石的破碎,特別適用于硬質石灰?guī)r、白云巖、花崗巖、玄武巖等人工造砂或高速公路路面石料的加工破碎。本復合式破碎機具有破碎比大、能耗少、運轉平穩、結構簡單、操作維修方便等特點。是一種真正的多用途、高效率、低成本的新型破碎設備。
復合式破碎機性能特點:
復合破是一種融錘破,反擊破為一體的新型高效細碎設備,具有生產能力大、破碎效率高、粉碎比大、磨蝕量小、能耗低、密封性好、運轉平穩、維護方便等突出優點。在建材企業用該設備破碎石灰石、煤、煤矸石和水泥熟料等物料時,可明顯降低入磨粒度,提高磨機產量,是一種較理想的節能破碎設備。
復合式破碎機工作原理:
物料由機器上部垂直落入高速旋轉的葉輪內,在高速離心力的作用下,與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎,物料在互相撞擊后,又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎,從下部直通排出,形成閉路多次循環,由篩分設備控制達到所要求的成品粒度。
復合式破碎機主要技術參數:
型號 |
600 |
800 |
1000 |
1250 |
1500 |
1750 | |
輥子直徑 |
550 |
650 |
800 |
1000 |
1250 |
1560 | |
筒體高度 |
750 |
800 |
850 |
850 |
1000 |
1410 | |
主軸轉速(r/min) |
1200 |
1350 |
970 |
740 |
650 |
600 | |
進料粒度 |
30 |
50 |
70 |
100 |
100 |
100 | |
出料粒度 |
0.5-5 |
0-5 |
0-5 |
0-5 |
0-5 |
0-5 | |
處理量(t/h) |
5-10 |
5-15 |
10-30 |
20-60 |
30-80 |
40-100 | |
電動機 |
型號 |
Y系列-4 |
Y系列-4 |
Y系列-4 |
Y系列-8 |
Y系列-8 |
Y系列-8 |
功率 |
7.5 |
30 |
55 |
75 |
110 |
132 | |
轉速 |
1460 |
1440 |
1440 |
750 |
750 |
750 | |
外形尺寸(長×寬×高)(mm) |
1300×730×1650 |
2200×860×1980 |
2700×1160×2000 |
2800×1400×2730 |
3100×1900×2300 |
3350×2100×2800 | |
重量 |
|
2.3 |
4.5 |
9.73 |
18.1 |
26.61 |
